[TUTO] Création d’un câble VGA vers péritel

Création d'un câble VGA vers péritel

Création d’un câble VGA vers péritel

Suivez pas à pas la création d’un câble VGA vers péritel

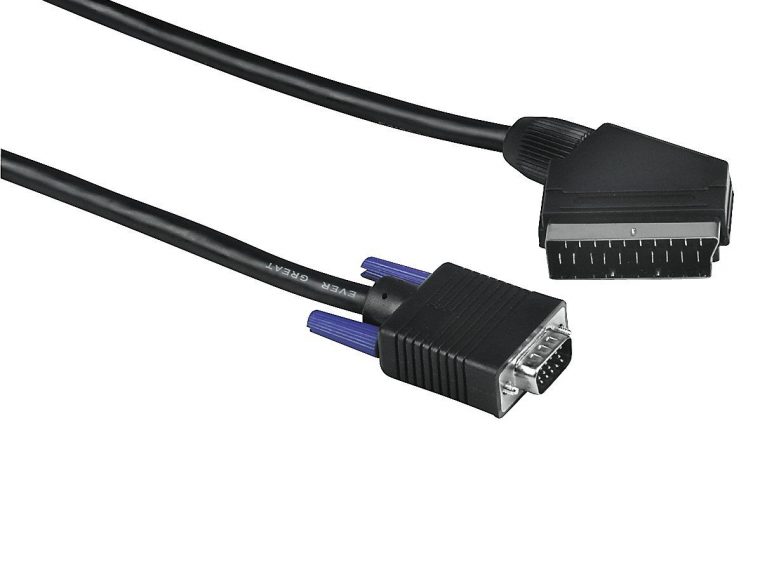

Câble péritel VGA pour borne d’arcade ou tout simplement pour brancher un ordinateur sur une TV.

Ce tuto a été réalisé par DeathBlade, merci beaucoup à lui.



Partie 1 : Les fournitures utiles et le matériel utilisé :

Les fournitures:

-Un cable VGA.

Création d'un cable VGA vers péritel

-Un cable péritel.
Création d'un cable VGA vers péritel

-Une prise molex femelle.
Création d'un cable VGA vers péritel

– une résistance 100 Ohms.
Création d'un cable VGA vers péritel

Du câble (par exemple du câble audio)



Le matériel:
– un fer à souder
– de l’étain
– une pince coupante
Il y a plusieurs possibilités pour la réalisation de ce câble :
-Partir avec comme base un cable VGA et une prise péritel vierge ou préalablement déssoudée (prise sur laquelle on réalisera les soudures).
-Partir avec comme base une péritel et un prise VGA mâle vierge (prise sur laquelle on réalisera les soudures).



Toutefois dans les deux cas de figure, le schéma suivant devra être respecté :
Création d'un cable VGA vers péritel

Informations sur les connecteurs :

Création d'un cable VGA vers péritel

Création d'un cable VGA vers péritel

Attention, tous les câbles VGA ne sont pas utilisables, en particulier les câbles VGA avec masse commune, j’entend par là, les câbles VGA ou toutes les masses (rouge, vert, bleu, synchro …) sont reliées entre elles. Pour savoir si le cable VGA que vous possédez peut être utilisé, il faudra se munir d’un multimètre et vérifier avec celui-ci que tous les picots (pins) sont isolés (qu’ils ne communiquent avec aucun autre).

Informations complémentaires :
-Le +5V de la prise molex associé à la résistance de 100 Ohms relié à la péritel sert au basculement automatique sur le mode AV de la TV.
-Le +12V de la prise molex sert quant à lui au basculement en mode RVB.



Partie 2 : En pratique
Voici comment  procéder pour la réalisation de ce câble, testé sur trois téléviseurs de marques différentes, cela fonctionne à chaque fois :

  • On commence pour sectionner le cable VGA à l’une de ses extrémités.
  • Puis on repère, à l’aide d’un multimètre, les fils nécessaires à souder sur la prise péritel mâle.
  • On étame les fils après les avoir dénudés (fait de déposer de l’étain sur l’extrémité du câble ou composant).
  • On étame les pins que l’on va utiliser sur la péritel.
  • On soude les fils du câble VGA sur les pins respectifs de la péritel.
  • On étame trois fils sur leur deux extrémités.
  • On soude ces trois fils sur la prise molex femelle (+5V, +12V, masse).
  • On soude ses trois fils sur la péritel avec une résistance de 100 Ohms pour le +5V.



Vous voilà fin près pour brancher votre PC sur votre téléviseur préféré ! Vous pouvez maintenant aller suivre les tutos de HeavyArms, afin de configurer votre PC pour qu’il soit capable d’afficher la bonne résolution sur votre TV!



Bien entendu, HyperFreeSpin ne pourra être tenu responsable des dommages occasionnés envers le matériel ou vous même !

9

Darki37
Étudiant à lunette.

2 comments

  1. Romainvlc dit :

    Bonjour. Juste une petite question: n’est-il pas nécessaire d’installer certaines résistances entre la prise peritel et la prise vga en raison de différences de tension entre les deux?

    • Darki37 Darki37 dit :

      Bonjour !

      Mise à part la résistance de 100Ohms citée dans le tuto, tu peux rajouter des potentiomètre linéaires de 1k Ohm sur les trois couleurs (rouge, vert et bleu): entre les pins 3,2 et 1 du VGA en entrée, et les pins 15, 11 et 7 de la péritel en sortie (et tu mets la 3eme pâte des potentiomètre sur la masse de la pertiel/VGA).

      Cela te permettra de régler le gain des trois couleurs séparément 😉

      Si tu as plus de questions, n’hésite pas à venir les poser sur le forum !
