SmartASD HID all-in-one

SmartASD HID all-in-one



Interface clavier ou joystick? Pourquoi pas les deux, et même plus…



Sous la référence ASD261D se cache la solution SmartASD un ensemble hardware/software assez complet





ASD261D SmartASD HID all in one





Il combine une partie hardware de bonne qualité et une partie software aboutie. Rien étonnant de la part du fabricant des JammASD



ASD261D SmartASD HID all in one

ASD261D SmartASD HID all in one





ASD261D SmartASD HID all in one



Hardware:

En connectique le SmartASD se compose d’un port mini USB ,de 52 bornes et d’un port de debug

Taille: 124 x 51 mm





ASD261D SmartASD HID all in one

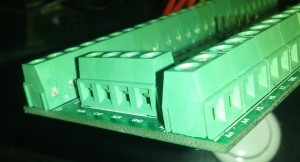

Les ouvertures sont grandes et le serrage tient bien



Les borniers sont d’excellente facture

Un boulon prisonnier empêche de perdre une pièce et ils ne présentent aucune arrête pouvant accrocher ou se tordre





Les 52 bornes sont répartis en 40 ports pilotables:

  • 24 inputs numériques (32 en convertissant les ports souris)
  • 8 inputs analogiques
  • 4 axes Sourie/spinner/trackball en 2×4 inputs: signal quadrature,  + et – par axe (convertibles en numérique)



Et 12 bornes non pilotables:

  • 5 masses
  • 3 sorties LEDs clavier (capslock, ver. num, …)
  • 4 sorties 5v

Les ports numériques et souris peuvent servir de outputs





ASD261D SmartASD HID all in one





Software:

Le soft va vous permettre gérer vos touches comme bon vous semble





ASD261D SmartASD HID all in one

L’interface se compose d’onglets pour les réglages, entourée de la partie synchronisation (nous en parlerons plus tard)

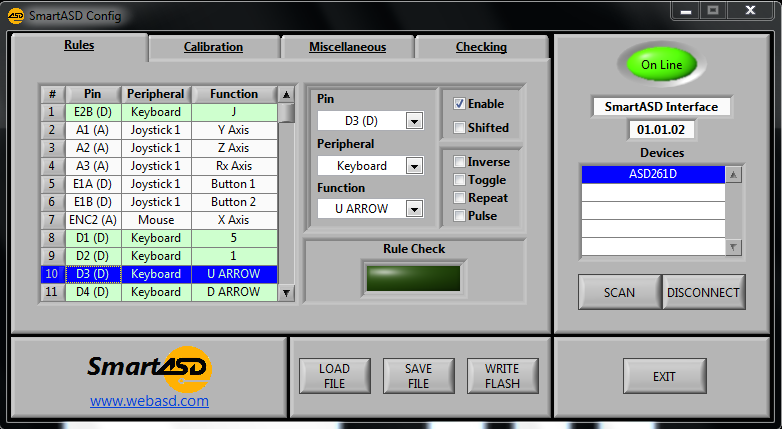

ASD261D SmartASD HID all in oneSur le premier onglet on retrouve toutes les options d’attribution

Il suffit de sélectionner le port, choisir le type de périphérique et attribuer une touche

D’autres options cochables sont disponibles sur la droite









ASD261D SmartASD HID all in one
ASD261D SmartASD HID all in oneLes inputs peuvent être mappé en Clavier, Joy1, Joy2 ou souris

Vous avez le choix de n’importe quelle touche de clavier,  3 boutons souris, 32 boutons joystick et de nombreux axes



Dans la partie joystick vous pouvez sur un port numérique mapper sur une direction POV ou simuler un axe avec 2 boutons (valeur min et max)

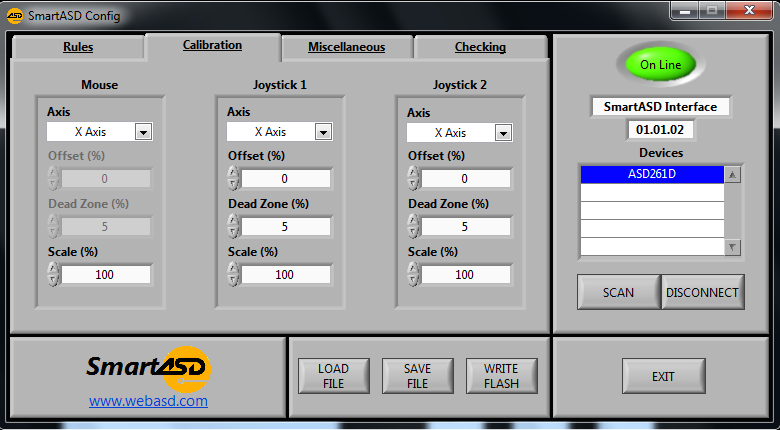

Dans le deuxième onglet se trouve la partie calibration

ASD261D SmartASD HID all in one

Ces options sont certes classiques mais ne sont pas toujours disponibles sur les autres périphériques HID

Pour une bonne précision il est conseillé d’utiliser des potards de 1KΩ à 10KΩ mais de plus grandes résistance marchent aussi







ASD261D SmartASD HID all in one

Dans le troisième on retrouve:

  • Les options de combinaison de touches
  • l’attribution input ou output des ports (nous y reviendrons)
  • La selection des axes souris en relatif ou absolu
  • Le type de clavier à mapper

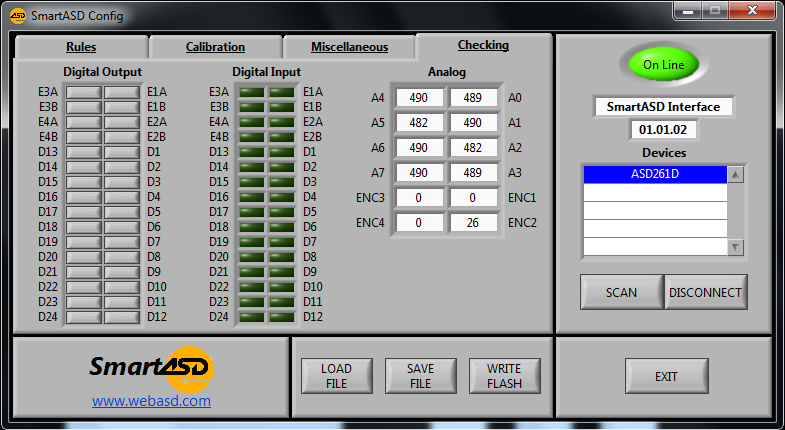

Le dernier onglet offre une visualisation de vos connexions

ASD261D SmartASD HID all in one

Les inputs s’allument lorsqu’on les presse et les valeurs analogiques brutes sont affichées en temps réel





Partie synchronisation:

Une fois vos réglages effectués vous pouvez injecter votre config dans l’ASD261D et éteindre le logiciel^^

La partie intéressante se situe surtout dans la sauvegarde et le chargement de vos profils

En effet une option bien sympathique pour l’émulation va vous changer la vie. Vous pouvez soit avec l’interface charger votre profil, soit l’injecter via un simple glisser déposer !! Cette option fait la difference car vous pouvez l’effectuer par un fichier bat ou AHK

run, C:\SmartASD\SmartASD.exe C:\SmartASD\ConfigEpsxE.dat

Profil chargé et opérationnel en 0,5 seconde (le soft s’ouvre, injecte et se ferme tout seul)





Cattura



Les Outputs:

Les output offrent une puissance de 5V 2/3mA (non PWM)

Il vous faudra les interfacer avec un ULN afin de disposer d’une puissance suffisante pour alimenter des LEDs, piloter des relais ou autres

Grâce aux profils injectables « à la volée » il vous sera possible d’allumer des boutons en fonction de votre système







ASD261D SmartASD HID all in one



Analogique:

Le fabricant nous a dit avoir testé avec succès cet accéléromètre

Je ne peux pour l’instant vérifier…

Tests en attente des composants… Cet article sera complété ultérieurement









ASD261D SmartASD HID all in one



  • Nombres de ports suffisants pour de nombreux usages
  • Bonne qualité borniers
  • Software bien fini et léger
  • Grande flexibilité
  • Drag’n drop des profils (ou par ligne de commande)
  • Outputs disponibles





ASD261D SmartASD HID all in one





  • Pas de output PWM
  • Pas de documentation pour le moment (sortie récente)











ASD261D SmartASD HID all in one



40€ ce qui est tout a fait raisonnable au vu des possibilités de la bête

En y branchant un panel 2 joueurs classique, 2 volants avec freins et accélérateurs, un trackball et 2 spinners il vous restera 2 axes analogiques pour y relier un accéléromètre^^

http://www.webasd.com/prod/ITA/detail_19.asp?CodProd=ASD261D

5

Porko
Wesh gros, Respect dans ta face!

7 comments

  1. deedrah dit :

    Vraiment pas mal tout ! énorme le nombre de port,
    Donc on peut imaginer cette unique carte pour ce résultat, http://www.hometoys.com/htinews/jun05/articles/dreamauthentics/arcade6.jpg yeah!
    Merci pour ce test !

  2. Porko Porko dit :

    J’ai pas fais le calcul sur ta photo mais je penses qu’il restera des ports libres^^

  3. pouet dit :

    Merci porko pour ce test !

  4. cedricko dit :

    ca pourait etre une solution pour jouer a street 5 à deux…?

    • Porko Porko dit :

      Je ne sais pas, que nécessite Street V pour jouer à deux?

      • cedricko dit :

        je sais qu’avec un encodeur clavier pour 2 joueur c’est cuit. Peut étre une autre solution le ps360+ ou le MC Cthulhu? Mais je trouve pas assez d’info ou je cherche mal. Je poserais une question sur le forum.
        Cà m’interesse pour ma futur borne hd home made

        • Porko Porko dit :

          Si avec un une manette classique (logitech, bigben…) ça marche alors pas de problème il faudra faire un profil Joystick.
          Si le jeu accepte les touches clavier pareil ça marchera

          Enfin si le jeu impose le mappage tu pourras te faire un profil dédié pour ça^^
